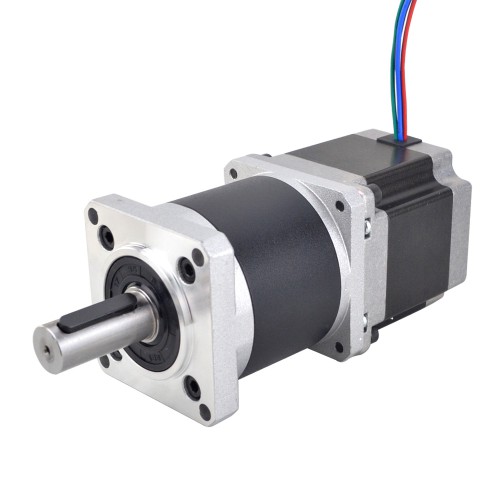

Motorreductor Paso A Paso Nema 23 Doble Eje L=56mm with 50:1 Reductores Planetario de Alta Precisión
-
Manuales y Documentación:
Hoja de datos completa:
Curva de par:
- ¡6 % de descuento en el monto total del pedido!
- ¡Disfruta de un descuento al finalizar la compra! ¡No necesitas un código de cupón!
- Válido hasta el 3 de diciembre de 2024
Motorreductor Paso A Paso Nema 23 Doble Eje L=56mm with 50:1 Reductores Planetario de Alta Precisión
Si espera quitar la llave del eje del motor, déjenos un mensaje al realizar el pedido.
Especificación eléctrica
Número de pieza del fabricante: 23HS22-2804D-HG50-AR3
Tipo de motor: Paso a paso bipolar
Ángulo de paso: 0,036 grados
Par de retención sin caja de cambios: 102Ncm(144,44oz.in)
Corriente nominal/fase: 2,8A
Resistencia de fase: 0,9ohmios
Voltaje: 2,5V
Inductancia: 2,8mH ± 20%(1KHz)
Especificaciones de la caja de cambios
Tipo de caja de cambios: Planetario
Relación de transmisión: 50 : 1
Eficiencia: 75%
Huelgo sin carga: <=1,6 °
Par máximo permitido: 20Nm(2832,8oz.in)
Momento Par admisible: 40Nm(5664oz.in)
Carga radial máxima: 250N
Temperatura ambiente: -10 - 90℃
Clase de aislamiento: B
Ruido: <=50 dB
Vida: 20000 h
Especificaciones físicas
Tamaño del marco: 57 x 57mm
Longitud del motor: 55mm
Longitud de la caja de cambios: 61,65mm
Diámetro del eje delantero: Φ14mm
Longitud del eje delantero: 34mm
Diámetro del eje trasero: Φ8mm
Longitud del eje trasero: 9,5mm
Longitud de chavetero: 25mm
Número de cables: 4
Longitud del cable: 320mm
Peso: 1502g
Conexión
| A+ | A- | B+ | B- |
| Negro | Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 2.8 |
| Resistencia de fase(ohmios) | 0.9 |
| Corriente(A) | 2.8 |
| Par de retención sin caja de cambios(N.m) | 1.02 |
| Especificación física | |
| Longitud del cuerpo(mm) | 116.65 |
| Tamaño del marco(mm) | Nema 23 (57 x 57) |
| Longitud del cable(mm) | 320 |
| Número de cables | 4 |
| Diámetro del eje(mm) | 14 |
| Longitud del eje(mm) | 34 |
| Eje simple/eje doble | Doble eje |
| Peso(gramos) | 1502 |
| Tipo de caja de cambios | Planetario de precisión |
| Relación de transmisión | 50 |
| Huelgo sin carga | <=1.6° |
| Tipo de eje de salida | Clave |
| Clasificación del IP | 40 |
-
