Motor Lineal Acme Externo NEMA 11 11E13S1004FD5-150RS Plomo/Revolución 1,27mm Polmo Longitud 150mm
-
Manuales y Documentación:
- ¡6 % de descuento en el monto total del pedido!
- ¡Disfruta de un descuento al finalizar la compra! ¡No necesitas un código de cupón!
- Válido hasta el 3 de diciembre de 2024
Motor Lineal Acme Externo NEMA 11 11E13S1004FD5-150RS Plomo/Revolución 1,27mm Polmo Longitud 150mm
Este modelo es un motor paso a paso lineal de tornillo Nema 11 ACME con una longitud de cuerpo de 32,2 mm, ángulo de paso de 1,8 grados y corriente nominal de 1 A. Está integrado con un diámetro de Φ4,76 mm (0,1874"), una longitud de tornillo ACME de 150 mm (5,9055") y una tuerca de tornillo POM, el recorrido lineal es de 1,27 mm (0,05") por revolución. Tiene las características de alto rendimiento, largo Vida útil, bajo nivel de ruido y alta eficiencia.
Especificación eléctrica
Número de pieza del fabricante: 11E13S1004FD5-150RS
Tipo de motor: External(ACME)
Ángulo de paso: 1,8°
Par de retención: 0,05Nm(7,08oz.in)
Corriente nominal/fase: 1A
Resistencia de fase: 2,1ohmios
Inductancia: 1,5mH±20%(1KHz)
Especificación física
Tamaño del marco: 28 x 28mm
Longitud del cuerpo: 32,2mm
Longitud del tornillo de avance: 150mm(5,9055")
Diámetro del tornillo de avance: Φ4,76mm(0,1874")
Plomo/paso: 0,00635mm(0,00025")
Plomo/Revolución: 1,27mm(0,05")
Número de cables: 4
Número de inicios de subprocesos: 1
Longitud del cable: 300mm
Conexión
| A+ | A- | B+ | B- |
| Rojo | Rojo / Blanco | Verde | Verde / Blanco |

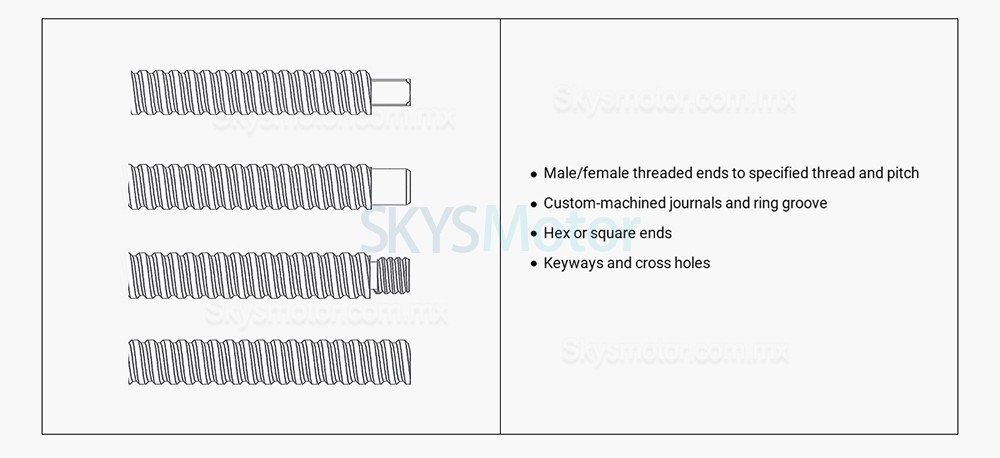

Mecanizado de extremos de husillos
.jpg "Motor Lineal Acme Externo NEMA 11 11E13S1004FD5-150RS Plomo/Revolución 1,27mm Polmo Longitud 150mm")
Tuerca antiretroceso
SKYSMOTOR proporciona una tuerca antijuego para actuadores lineales de tornillo de avance externo (excepto el tamaño 34) y actuadores lineales de tornillo de avance no cautivo (excepto los tamaños 24 y 34).
Debe haber una holgura nominal entre el tornillo de avance y la tuerca de plástico estándar SKYSMOTOR después de millones de ciclos. SKYSMOTOR garantiza unos pocos millones de ciclos, pero se puede aumentar el juego físico. Para reducir o eliminar el contragolpe, SKYSMOTOR proporciona una estructura de presión de resorte de tuerca anti-contragolpe.
.png "Motor Lineal Acme Externo NEMA 11 11E13S1004FD5-150RS Plomo/Revolución 1,27mm Polmo Longitud 150mm")
Codificador
.png "Motor Lineal Acme Externo NEMA 11 11E13S1004FD5-150RS Plomo/Revolución 1,27mm Polmo Longitud 150mm")
De acuerdo con los requisitos de la aplicación, el cliente puede elegir fácilmente codificadores a través de salida de índice o tipo sin índice y a través del método de salida como salida diferencial o de un solo extremo.
También se pueden elegir libremente varias resoluciones para un posicionamiento más fácil y preciso.
Todos los codificadores estándar de SKYSMOTOR son ópticos e incrementales. Cuando elija un codificador, busque cuidadosamente las opciones, especialmente el tamaño, la resolución, el índice y el método de salida.
Frenos
Los frenos de apagado estándar de SKYSMOTOR para los tamaños NEMA 14, 17, 23, 24 y 34, especialmente en aplicaciones verticales o en la retención de motores desde un estado de apagado repentino, serán útiles para reducir la preocupación de los clientes.
.png "Motor Lineal Acme Externo NEMA 11 11E13S1004FD5-150RS Plomo/Revolución 1,27mm Polmo Longitud 150mm")

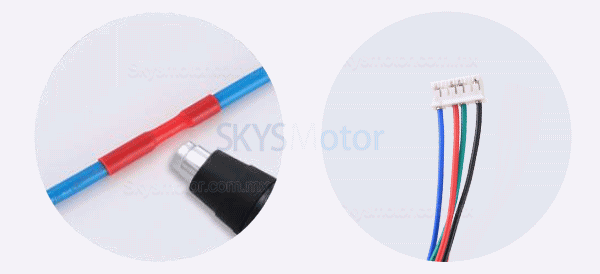

Cableado, Cableado y Conectores
.png "Motor Lineal Acme Externo NEMA 11 11E13S1004FD5-150RS Plomo/Revolución 1,27mm Polmo Longitud 150mm")
Cables conductores o conectores voladores
Cables trenzados
Tubo termorretráctil o expandible
Carcasas de cables
Tornillo recubierto de teflón
Si las aplicaciones del cliente requieren una combinación de tornillo y tuerca sin grasa, SKYSMOTOR ofrece un tornillo de avance recubierto de teflón para actuadores lineales paso a paso.
El actuador lineal paso a paso con tornillo de avance recubierto de teflón permite un ciclo de vida más largo y una mejor generación de fuerza de empuje en comparación con el tornillo de avance SUS convencional.
El recubrimiento de teflón se puede aplicar en toda la gama de opciones de husillos de SKYSMOTOR y en todo tipo de actuadores lineales, como externos, no cautivos y cautivos.
Además, la tuerca antiretroceso también se puede combinar con un tornillo recubierto de teflón.
.png "Motor Lineal Acme Externo NEMA 11 11E13S1004FD5-150RS Plomo/Revolución 1,27mm Polmo Longitud 150mm")
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Inductancia(mH) | 1.5 |
| Resistencia de fase(ohmios) | 2.1 |
| Corriente nominal(A) | 1.0 |
| Ángulo de paso(°) | 1.8 |
| Tipo de motor lineal | Externo(Acmé) |
| Especificación física | |
| Longitud del cuerpo(mm) | 32.2 |
| Tamaño del marco(mm) | Nema 11 (28 x 28) |
| Longitud del cable(mm) | 300 |
| Diámetro del tornillo de avance(mm) | 4.76 |
| Longitud del tornillo de avance(mm) | 150 |
| Número de cables | 4 |
| Plomo/Revolución(mm) | 1.27 |
| Plomo/paso(mm) | 0.00635 |
| Clasificación del IP | 40 |
-
