Motor Paso A Paso Nema 11 11HS12-0674S 3,8V 1,8 grados 6Ncm 4 Alambres
-
Manuales y Documentación:
Hoja de datos completa:
Curva de par:
- ¡6 % de descuento en el importe total del pedido!
- ¡Disfruta del descuento al finalizar la compra! ¡No necesitas un código de cupón!
- Válido hasta el 4 de noviembre de 2024
Motor Paso A Paso Nema 11 11HS12-0674S 3,8V 1,8 grados 6Ncm 4 Alambres

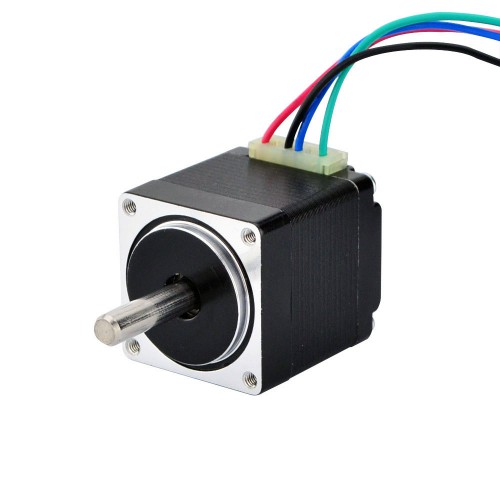

Este mini motor paso a paso bipolar nema 11 con ángulo de paso 1.8deg y tamaño 28x28x31mm. Tiene 4 cables, cada fase consume 0,67 A a 3,8 V, con un par de retención de 6 Ncm (8,5 oz.in).
Especificación eléctrica
- Número de pieza del fabricante: 11HS12-0674S
- Tipo de motor: Paso a paso bipolar
- Ángulo de paso: 1,8 grados
- Par de retención: 6Ncm(8,5oz.in)
- Corriente nominal/fase: 0,67A
- Voltaje: 3,8V
- Resistencia de fase: 5,6ohmios
- Inductancia: 4,2mH ± 20%(1KHz)
Especificación física
- Tamaño del marco: 28 x 28mm
- Longitud del cuerpo: 31,5mm
- Diámetro del eje: Φ5mm
- Longitud del eje: 20mm
- Número de cables: 4
- Longitud del cable: 300mm
- Peso: 110g
Conexión
A+ | A- | B+ | B- |
Negro | Verde | Rojo | Azul |
Especificación eléctrica | |
---|---|
Bipolar/Unipolar | Bipolar |
Par de retención(Ncm) | 7 |
Par de retención(oz.in) | 9.9 |
Inductancia(mH) | 4 |
Resistencia de fase(ohmios) | 5.6 |
Corriente nominal(A) | 0.67 |
Ángulo de paso(°) | 1.8 |
Especificación física | |
Longitud del cuerpo(mm) | 31.5 |
Tamaño del marco(mm) | Nema 11 (28 x 28) |
Eje simple/eje doble | Eje único |
Tipo de eje | O |
Diámetro del eje(mm) | 5 |
Longitud del eje(mm) | 20 |
Número de cables | 4 |
Longitud del cable(mm) | 300 |
Peso(gramos) | 110 |
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Cables conductores: Longitudes especiales, Manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Cables conductores: Longitudes especiales, Manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
