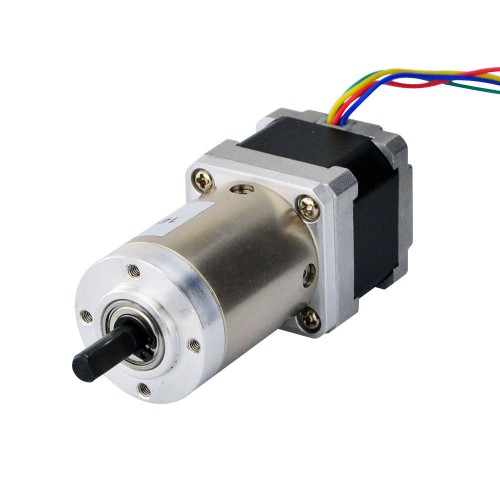

Motorreductor Paso A Paso Nema 14 14HS13-0804S-PG100 con 100:1 Reductores Planetario
Este motor paso a paso Nema 14 con cuerpo de 33 mm y corriente nominal de 0,8 A, integró una caja de engranajes planetarios de relación de transmisión de 99,05: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.
Especificación eléctrica
- Número de pieza del fabricante: 14HS13-0804S-PG100
- Tipo de motor: Paso a paso bipolar
- Ángulo de paso: 0,018 grados
- Par de retención sin caja de cambios: 18Ncm(25,49oz.in)
- Corriente nominal/fase: 0,8A
- Resistencia de fase: 6,8ohmios
- Voltaje: 5,4V
- Inductancia: 10mH ± 20%(1KHz)
Especificaciones de la caja de cambios
- Tipo de caja de cambios: Planetario
- Relación de transmisión: 99,05: 1
- Eficiencia del engranaje: 73%
- Huelgo sin carga: <=1 grados
- Par máximo permitido: 4Nm(566oz.in)
- Momento Par admisible: 6Nm(850oz.in)
- Carga axial máxima del eje: 50N
- Carga radial máxima del eje: 100N
Especificaciones físicas
- Tamaño del marco: 35 x 35mm
- Longitud del motor: 34mm
- Longitud de la caja de cambios: 43,6mm
- Diámetro del eje: Φ6mm
- Longitud del eje: 18mm
- Longitud de corte en D: 12mm
- Número de cables: 4
- Longitud del cable: 500mm
- Peso: 360g
Conexión
| A+ | A- | B+ | B- |
| Rojo | Verde | Amarillo | Azul |
| Especificación del reductores de velocidad | |
|---|---|
| Huelgo sin carga(máx.°) | 1 |
| Eficiencia | 73% |
| Relación de transmisión | 99.05:1 |
| Longitud de la caja de cambios(mm) | 43.6 |
| Tipo de caja de cambios | Planetario |
| Par máximo permitido(Ncm) | 400 |
| Par máximo permitido(oz.in) | 566.4 |
| Par admisible de momento(Ncm) | 849.7 |
| Carga axial máxima del eje(N) | 50 |
| Carga radial máxima del eje(N) | 100 |
| Especificación del motor | |
| Inductancia(mH) | 4.5 |
| Longitud del cable(mm) | 500 |
| Tamaño del motor | Nema 14 |
| Número de cables | 4 |
| Resistencia de fase(ohmios) | 3.2 |
| Corriente nominal(A) | 1 |
| Diámetro del eje(mm) | 6 |
| Longitud del eje(mm) | 18 |
| Bipolar/Unipolar | Bipolar |
| Par de retención sin caja de cambios(Ncm) | 18 |
| Par de retención sin caja de cambios(oz.in) | 19.8 |
| Longitud del motor(mm) | 34 |
| Eje simple/eje doble | Eje único |
| Tipo de eje | Corte en D |
| Especificación física | |
| Peso(gramos) | 400 |
