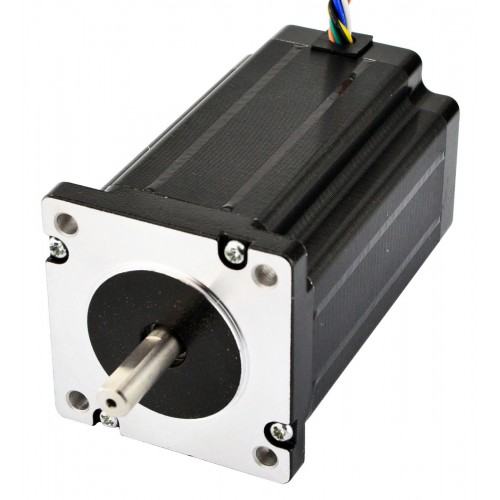

Motor Paso A Paso de Doble Eje Nema 24 24HS34-3008D Uni/Bipolar 3,1Nm 8 Alambres
-
Manuales y Documentación:
Hoja de datos completa:
Oferta especial en Blackfriday:
- ¡6 % de descuento en el monto total del pedido!
- ¡Disfruta de un descuento al finalizar la compra! ¡No necesitas un código de cupón!
- Válido hasta el 3 de diciembre de 2024
Tienda Precio:MX$594,66
Motor Paso A Paso de Doble Eje Nema 24 24HS34-3008D Uni/Bipolar 3,1Nm 8 Alambres
Este motor paso a paso nema 24 con ángulo de paso de 1,8 grados y tamaño 60x60x80mm. Tiene 8 hilos, los cuales tienen tres opciones de conexión: Unipolar o Bipolar (Serie) o Bipolar (Paralelo), puedes elegir el tipo que desees. Su par de torsión debe alcanzar los 2,2 Nm (312 oz.in) con conexión unipolar y los 3,1 Nm (439 oz.in) con conexión bipolar. Un eje trasero puede montar encoder, volante o equivalentes.
Especificación eléctrica
- Número de pieza del fabricante: 24HS34-3008D
- Tipo de motor: Unipolar/Bipolar
- Ángulo de paso: 1,8 grados
- Par de retención(bipolar): 3,1Nm(439oz.in)
- Par de retención(unipolar): 2,2Nm(312oz.in)
- Corriente nominal(Bipolar Serial): 2,1A
- Corriente nominal(Bipolar Parallel): 4,2A
- Corriente nominal(Unipolar): 3,0A
- Resistencia de fase(Bipolar Serial): 2,6ohmios
- Resistencia de fase(Bipolar Parallel): 0,65ohmios
- Resistencia de fase(unipolar): 1,3ohmios
- Inductancia(Bipolar Serial): 12,8mH ± 20%(1KHz)
- Inductancia(Bipolar Parallel): 3,2mH ± 20%(1KHz)
- Inductancia(Unipolar): 3,2mH ± 20%(1KHz)
Especificación física
- Tamaño del marco: 60 x 60mm
- Longitud del cuerpo: 88mm
- Diámetro del eje: Φ8mm
- Longitud del eje delantero: 24mm
- Longitud del eje trasero: 15mm
- Longitud de corte en D: 20mm
- Número de cables: 8
- Longitud del cable: 600mm
- Peso: 1,4kg
Conexión
| A+ | A- | C+ | C- | B+ | B- | D+ | D- |
| Rojo | Amarillo | Negro | Azul | Blanco | PUR | Verde | BRN |
| Especificación eléctrica | |
|---|---|
| Bipolar/Unipolar | Bipolar/Unipolar |
| Par de retención(Ncm) | 310 |
| Par de retención(oz.in) | 439 |
| Inductancia(mH) | 3.2 |
| Resistencia de fase(ohmios) | 0.65 |
| Corriente nominal(A) | 4.2 |
| Ángulo de paso(°) | 1.8 |
| Especificación física | |
| Longitud del cuerpo(mm) | 88 |
| Tamaño del marco(mm) | Nema 24 (60 x 60) |
| Eje simple/eje doble | Doble eje |
| Tipo de eje | Corte en D |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 24 |
| Número de cables | 8 |
| Longitud del cable(mm) | 600 |
| Peso(gramos) | 1340 |
Custom Options
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Cables conductores: Longitudes especiales, Manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Cables conductores: Longitudes especiales, Manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
-
