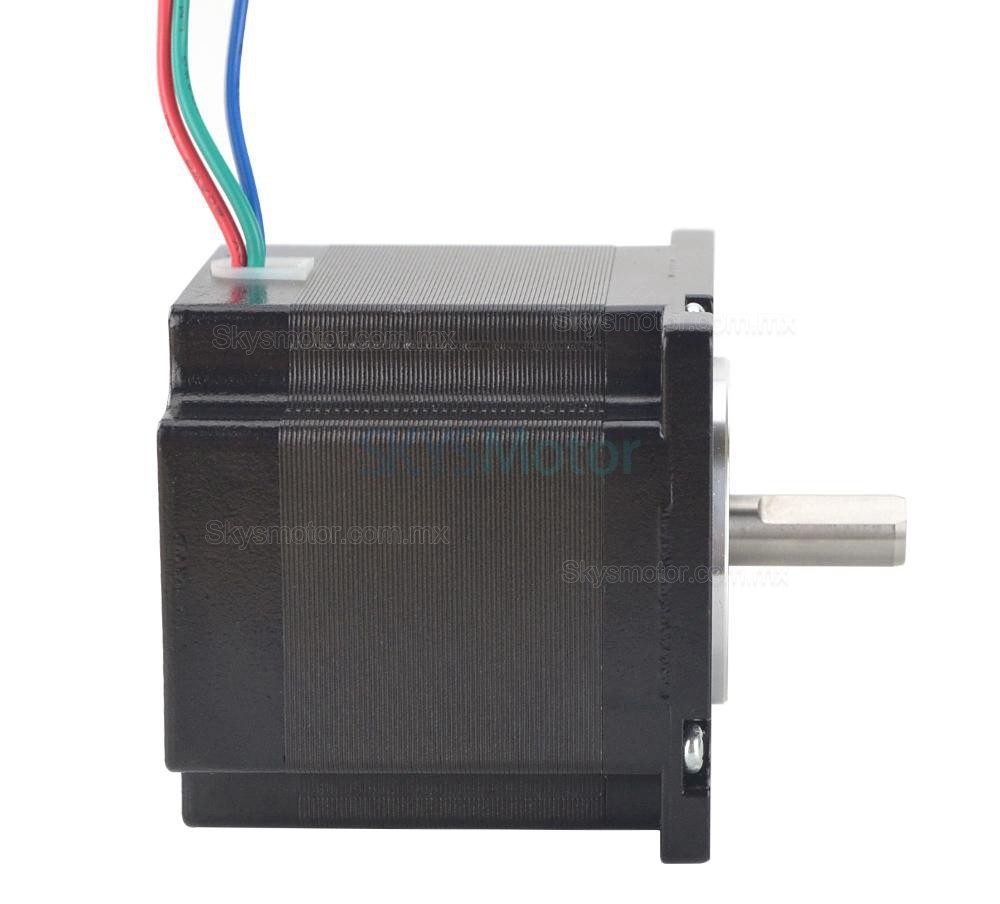

Motor Paso A Paso Trifásico Nema 23 Serie P 23HT22-5503S 1,2deg 1Nm 3 Alambres
-
Manuales y Documentación:
Hoja de datos completa:
Curva de par:
Tienda Precio:MX$493,46
Motor Paso A Paso Trifásico Nema 23 Serie P 23HT22-5503S 1,2deg 1Nm 3 Alambres
Especificación eléctrica
- Número de pieza del fabricante: 23HT22-5503S
- Número de fase: 3
- Ángulo de paso: 1,2 grados
- Par de retención: 1 Nm(141,64 oz.in)
- Corriente nominal/fase: 5,5 A
- Resistencia de fase: 0,45 ohmios
- Inductancia: 0,98 mH ± 20%(1KHz)
Especificación física
- Tamaño del marco: 57 x 57 mm
- Longitud del cuerpo: 55,5 mm
- Diámetro del eje: Φ8 mm
- Longitud del eje: 21 mm
- Longitud de corte en D: 15 mm
- Longitud del cable: 500 mm
- Peso: 0,72 kg
Conexión
| U | V | W |
| Verde | Rojo | Azul |
| Especificación eléctrica | |
|---|---|
| Par de retención(Ncm) | 100 |
| Par de retención(oz.in) | 141.64 |
| Inductancia(mH) | 0.98 |
| Resistencia de fase(ohmios) | 0.45 |
| Corriente nominal(A) | 5.5 |
| Ángulo de paso(°) | 1.2 |
| Número de fase | 3 |
| Especificación física | |
| Longitud del cuerpo(mm) | 55.5 |
| Tamaño del marco(mm) | Nema 23 (57 x 57) |
| Longitud del cable(mm) | 500 |
| Diámetro del eje(mm) | 8 |
| Longitud del eje(mm) | 21 |
| Peso(gramos) | 720 |
Custom Options
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Cables conductores: Longitudes especiales, Manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
- Conectores: Molex, Harwin, Tyco/AMP, JST, etc.
- Cables conductores: Longitudes especiales, Manguera protectora
- Eje: redondo, corte en D, perforado en cruz, chavetero, roscado o hueco
- Devanado: Resistencia, Inductancia, Corriente Nominal, etc.
-
