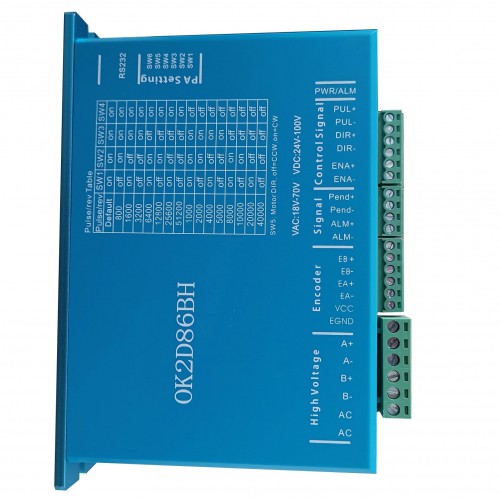

Controlador paso a paso de bucle cerrado OK2D86BH 0-8,2A 18-70VCC para motor Nema 34
Este controlador paso a paso de circuito cerrado ofrece una alternativa para aplicaciones que requieren alto rendimiento y alta confiabilidad cuando el servo era la única opción, sin dejar de ser rentable. El sistema incluye un motor paso a paso de 2 fases combinado con un accionamiento totalmente digital de alto rendimiento y un codificador interno que se utiliza para cerrar los bucles de posición, velocidad y corriente en tiempo real, al igual que los servosistemas. Combina las ventajas de las tecnologías de servomotor y de motor paso a paso, y ofrece capacidades y mejoras únicas sobre ambas, a una fracción del costo de un servosistema.
Características clave:
Bucle cerrado, eliminando la pérdida de sincronización
Rango operativo más amplio: mayor par y mayor velocidad
Calentamiento reducido del motor y más eficiente
Movimiento suave y ruido de motor súper bajo
No requiere un alto margen de torsion
Sin Tuning y siempre estable
Alto par al arrancar y a baja velocidad, alta rigidez en parado
Parámetros de rendimiento:
Adopta un nuevo chip DSP de doble núcleo dedicado para control de motor de 32 bits;
Adoptar algoritmos avanzados de control de circuito cerrado de corriente vectorial, velocidad y posición;
La corriente estática y la relación de corriente dinámica se pueden configurar automáticamente;
El motor viene con un codificador de alta precisión de 1000 líneas;
Entrada de señal diferencial aislada por optoacoplador;
La frecuencia de respuesta al impulso puede alcanzar hasta 300KHZ;
Subdividido en 16 configuraciones (800-51200) para cumplir con los requisitos de la mayoría de los clientes;
Tiene varias funciones de protección como sobrecorriente, sobretensión, sobrevelocidad, sobrecalentamiento y error de seguimiento excesivo.
Specifications:
Modelo:OK2D86BH
Corriente máxima de salida: 0~8,2A
Voltaje de entrada: +24~100 VCC (Típico 50 VCC)
Corriente de señal lógica: 7~20mA (Típico 10mA)
Frecuencia de entrada de pulso: 0~300kHz
Corriente del codificador:50mA
Resistencia de aislamiento: 500MΩ;
Entorno operativo y otras especificaciones(Tj = 25℃/77℉):
Enfriamiento: Enfriamiento natural o enfriamiento forzado
Ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
Temperatura ambiente: 0℃ - 50℃
Humedad: 40%RH-90%RH
Temperatura de funcionamiento: 70℃ MAX
Vibration: 5.9m/s2 Max
Temperatura de almacenamiento: -20℃ -+80℃
Peso:567g
Install Picture:(unit: mm [1inch=25.4mm])
Especificación física | |
---|---|
Peso(gramos) | 567 |
Especificación del controlador paso a paso | |
Voltaje de conducción(V) | 24 - 100 |
Entrada máxima de pulsos(kHZ) | 300 |
Micropaso (Pasos/rev.) | 400-51200 |
Corriente de salida(A) | 0 - 8.2 |
